Siegmund - Schnellspannbolzen zweifach ‐ brüniert.
Abb. kann abweichen
Beschreibung

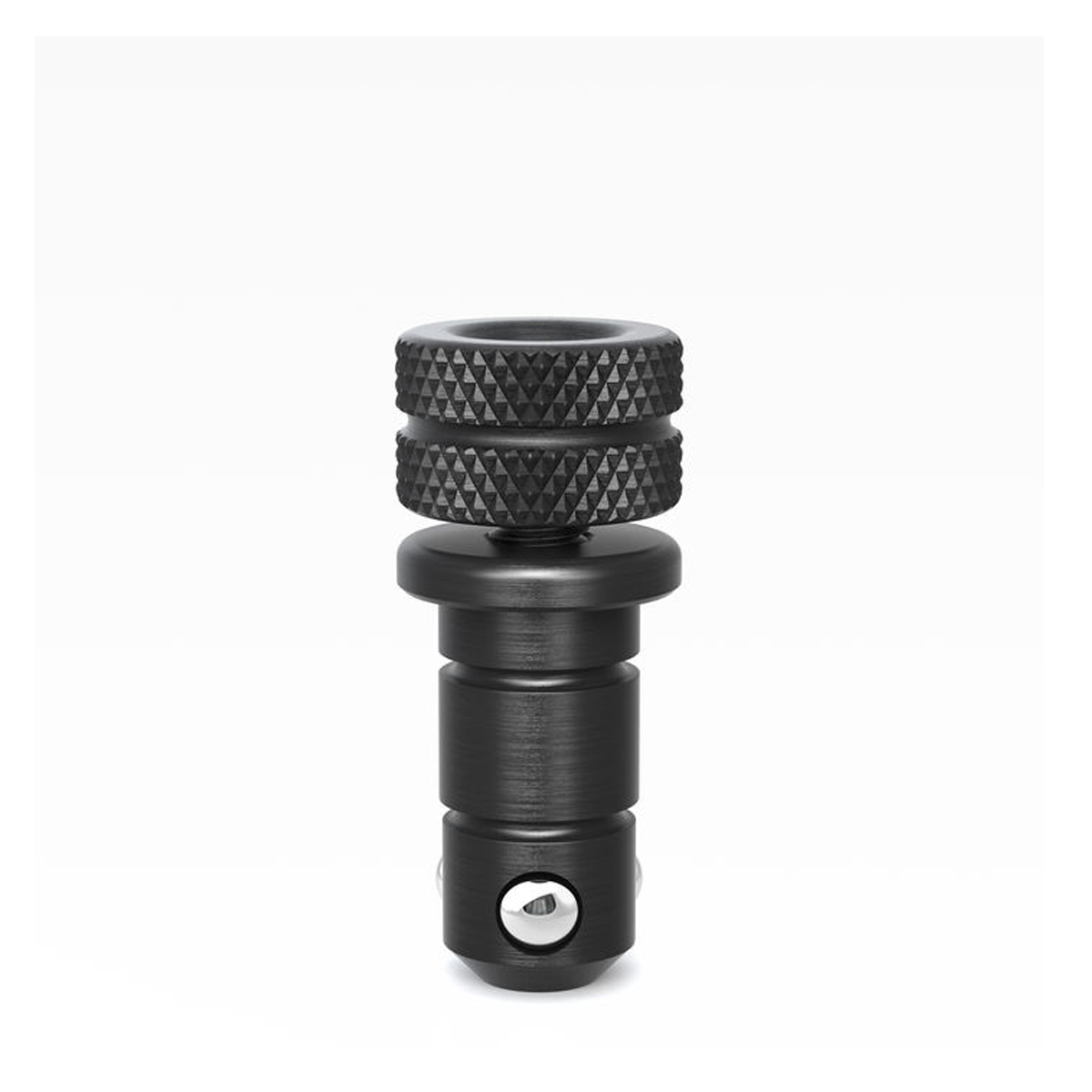

Schnellspannbolzen zweifach ‐ brüniert.
Produktbeschreibung
Der brünierte Schnellspannbolzen mit Drehverschluss ist
das ideale Verbindungselement zwischen den Siegmund-Bauteilen.
Der Schnellspannbolzen zeichnet sich durch besonders große
Kugeln aus, die auf Grund einer geringen Flächenpressung die
Fase der Bohrungen schonen. Die vierte Kugel in der Mitte
reduziert die innere Reibung und verstärkt die Kraft des
Handrades. Die Neuausführung des Schnellspannbolzens verzichtet
auf die O-Ringe, ist aber trotzdem leicht zu reinigen.
Dieser Bolzen ist NICHT zum Verbinden von Tischen und Winkeln U-Form zulässig!
‐ Spannen von 2 Bauteilen
‐ mit Drehverschluss
‐ mit Innensechskant (Größe 4)
|
Länge (a)
|
53 mm |
| Gewicht | 0,08 kg |
| Scherkraft | 55 kN |
| Anzugsmoment Stahl | 10 Nm |
| Anzugsmoment Aluminium | 2,5 Nm |
| Zugkraft Stahl | 10 kN |
