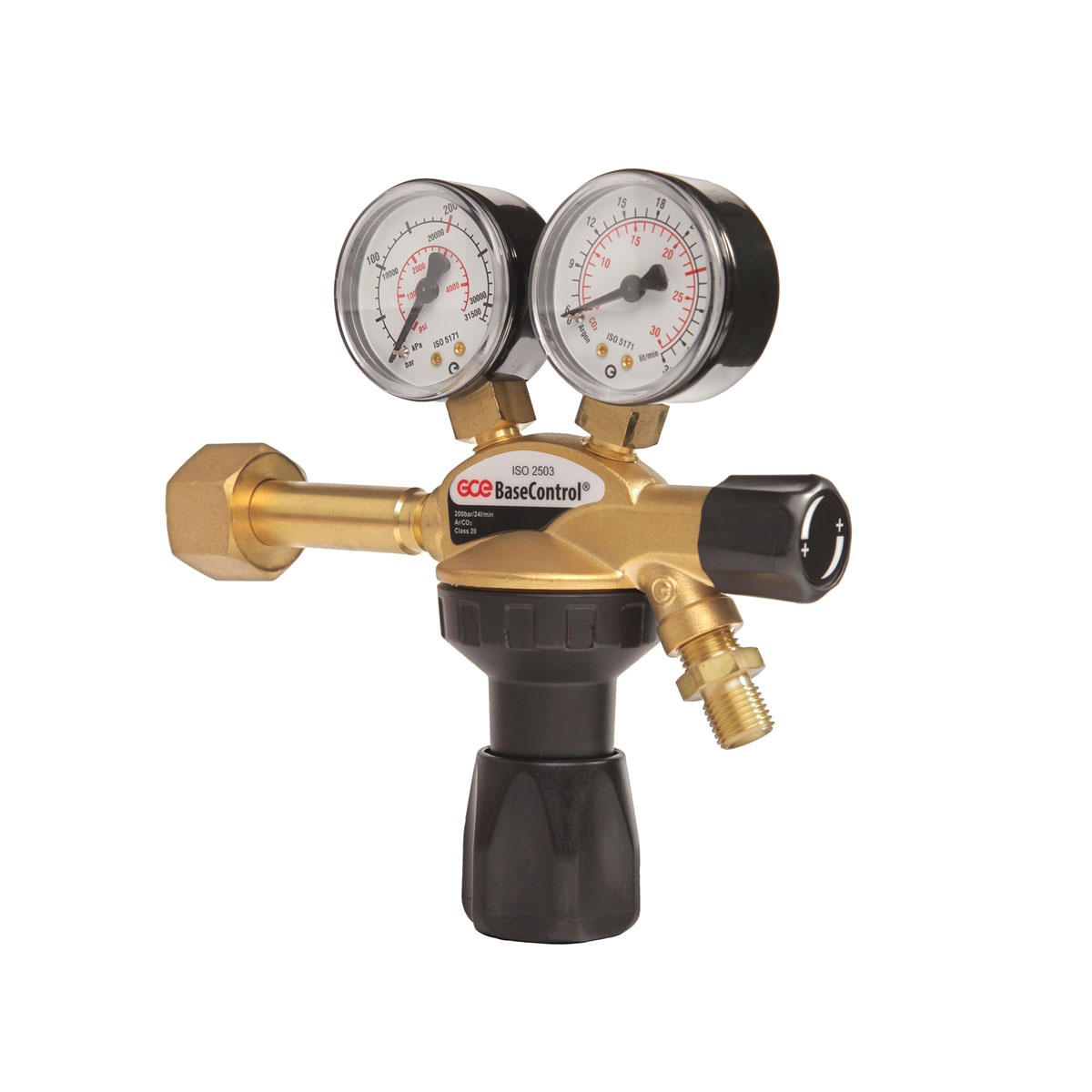

GCE BaseControl - Reductor de presión de oxígeno 230/10 bar, presión de salida 0-10 bar,
G3/4F G1/4, tres escalas: bar, kPa (kilopascal) y psi (libras por pulgada cuadrada),
Conexión G1/4", indicadores de 50 mm de diámetro conformes con ISO 5171
CARACTERÍSTICAS, VENTAJAS, BENEFICIOS
regulador de botella según ISO 2503
- Pequeño en tamaño, pero robusto en sus funciones
- Se adapta a todas las botellas de 5 a 50 litros
- Funcionamiento seguro con gases comprimidos hasta 230 bares de presión de llenado de la botella
- Conexión de botellas específica para cada gas según las normas
disponible en las siguientes variantes
- Oxígeno 230/10 bar
- Acetileno 25/1,5 bar
- Propano 25/4 bar
- Mezclas Ar/Ar-CO2 230/24 l/min
- CO2 200/24 l/min
seguridad para el choque adiabático de oxígeno
válvula de control protegida contra partículas mecánicas de 50μm mediante filtro de entrada
protección de la sección de baja presión con válvula de alivio de presión integrada
los valores de presión se muestran en los manómetros en tres unidades de presión principales: bar, kPa, psi
caudalímetro que muestra el valor en litros por minuto (l/min)
útil en diversas aplicaciones como
- soldadura por arco protegido con gas
- Soldadura por llama
- Corte autógeno por llama
- Soldadura por llama
- Diversos procesos de calentamiento
- Pulverización a la llama
DESCRIPCIÓN DEL PRODUCTO
1. CONEXIÓN DEL CILINDRO
Cada versión del GCE BaseControl viene con una conexión de entrada específica para cada gas
se utiliza. Las superficies de sellado de calidad y las tuercas de latón garantizan una conexión estanca al gas
Conexión con la válvula del cilindro.
2. ENTRADA
El vástago de entrada es de latón. Está diseñado para una presión de entrada de
hasta 230 bar y contiene un filtro sinterizado a presión.
3. VÁLVULA LIMITADORA DE PRESIÓN
La VLP es el dispositivo de seguridad que protege la cámara de baja presión del regulador contra
Sobrepresión. Presurización de la cámara de alta presión. La PRV alivia
libera el regulador de la presión que podría superarse
En caso de avería o accidente.
4. CONEXIÓN DE SALIDA
La salida del GCE BaseControl está diseñada para una conexión estanca al gas con la salida
preparada para un cierre antirretorno o una boquilla de manguera.
5. VOLANTE
Volante ergonómico de plástico con el que el operador puede ajustar la presión de salida o
-caudal correctamente. El sistema de ajuste de la presión ofrece
Posibilidad de ajustar el parámetro de salida óptimo después de la aplicación.
6. MANÓMETRO
Tanto el manómetro de alta presión como el de baja presión muestran el valor en tres escalas
bar, kPa (kilopascales) y psi (libras por pulgada cuadrada). La conexión al
Cuerpo del regulador es G1/4". Los indicadores de 50 mm de diámetro corresponden a la norma ISO 5171.
7. CARCASA
La carcasa del GCE BaseControl está forjada en latón resistente a la presión. Los canales
y las superficies del interior del cuerpo se fabrican con la última tecnología de
Máquinas y herramientas CNC. La carcasa es de aleación de Zn-Al
aleación. El reductor de presión está diseñado de forma que tenga una alta resistencia
contra las cargas externas e internas.
